Cómo dibujar la ubicación de los aspersores para su sistema de riego casero

Ha medido su propiedad y ha dibujado su plano. Ha probado el suelo y seleccionado los cabezales de los aspersores. Ahora llega la parte divertida: dibujar dónde irán esos aspersores. Este paso define el éxito o el fracaso de su sistema. Si lo hace bien, tendrá un césped verde y saludable. Si se equivoca, tendrá zonas secas y desperdicio de agua.

Por qué es importante la ubicación de los aspersores

Una mala ubicación de los aspersores causa tres grandes problemas.

• Primero, verá zonas secas en su césped donde no llega el agua.
• Segundo, desperdiciará agua regando aceras, entradas de vehículos y el jardín de su vecino.
• Tercero, usará más agua tratando de arreglar las zonas secas, lo que aumentará su factura de agua.

Una buena ubicación le brinda una cobertura uniforme. Cada parte de su césped recibe la cantidad correcta de agua. Sin zonas secas. Sin escorrentía. Sin desperdicio.

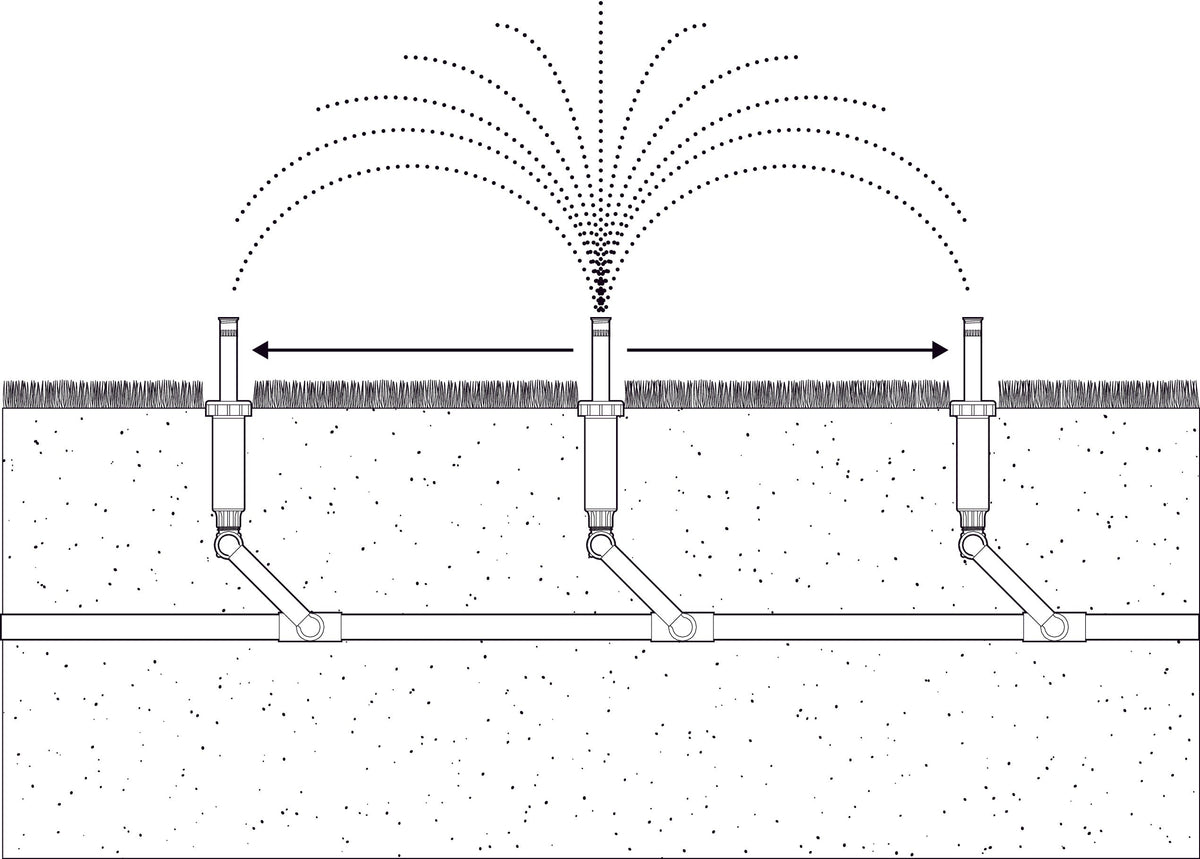

El secreto es la cobertura de "cabeza a cabeza" (head-to-head). Cada aspersor debe rociar agua hasta alcanzar el siguiente aspersor. Cuando mire su dibujo, los patrones de rociado deben superponerse. Esta superposición asegura que cada punto reciba agua de manera uniforme.

Herramientas que necesita para dibujar la ubicación de los cabezales

Necesitará algunas herramientas básicas:

Para el dibujo manual:

• El dibujo de su propiedad en papel milimetrado
• Un compás (el tipo que dibuja círculos)
• Una regla
• Un lápiz con goma de borrar
• Lápices de colores (opcional, pero útil)

La forma más fácil:

En lugar de dibujar a mano, utilice el Diseñador de sistemas de riego en línea de Orbit en design.orbitonline.com. La herramienta hace todas las mediciones y el espaciado por usted. Solo suba la información de su propiedad y colocará los aspersores automáticamente. Todavía puede ajustarlos si es necesario, pero el trabajo difícil ya está hecho. Primero cubriremos el método manual para que entienda el proceso y, luego, le mostraremos cómo la herramienta en línea lo hace sencillo.

Entender la cobertura de cabeza a cabeza

Antes de empezar a dibujar, necesita entender cómo se ve una buena cobertura.

Imagine que está parado en un aspersor. Ese cabezal debe rociar agua hasta los aspersores que están junto a él y frente a él. Cuando dibuja esto en papel, los círculos de rociado deben tocar el centro de los círculos contiguos y superponerse.

Ejemplo de buena superposición: Cuando dibuja los círculos del patrón de rociado, cada círculo debe llegar hasta el centro de los círculos adyacentes. La cobertura parece un patrón de flor donde los pétalos se superponen significativamente. Verá varios círculos cruzándose sobre los mismos puntos.

Ejemplo de mala cobertura: Si los círculos solo se tocan en los bordes o hay espacios entre ellos, verá un espacio vacío que no recibe suficiente agua. Esto crea zonas secas en su césped. Ninguna cantidad de riego arreglará esto: los cabezales están simplemente demasiado separados.

Paso 1: Colocar cabezales en las esquinas

Empiece por las esquinas. Estos son sus puntos de anclaje.

Dibuje un aspersor de patrón de un cuarto (90 grados) en cada esquina de su césped o área de siembra. Use su compás para dibujar un arco que muestre dónde rociará agua ese aspersor. El arco debe seguir el radio de rociado del tipo de aspersor elegido.

Por ejemplo, si seleccionó cabezales de rociado de 15 pies, ajuste su compás a 15 pies en la escala de su papel milimetrado. Coloque la punta del compás en la esquina y dibuje el arco de un cuarto de círculo.

Marque claramente cada cabezal de esquina. Puede usar un símbolo de círculo pequeño o cuadrado para mostrar dónde se ubicará el aspersor.

Paso 2: Agregar cabezales perimetrales

Ahora mire los cabezales de las esquinas. ¿Los patrones de rociado llegan los unos a los otros a lo largo de los bordes? Si no es así, necesita agregar cabezales a lo largo del perímetro.

Coloque cabezales a lo largo de cada lado de su propiedad. Espácielos de modo que cada cabezal rocíe hacia el siguiente a lo largo del borde. Esto es el espaciado de cabeza a cabeza a lo largo del perímetro.

Dibuje el patrón de rociado para cada cabezal perimetral. Usará cabezales de medio patrón (180 grados) a lo largo de los bordes rectos. Los arcos deben tocar o superponerse con los aspersores de la esquina y entre sí.

Siga comprobando su espaciado. Mida la distancia entre cabezales. Para cabezales de rociado de 15 pies, la distancia máxima entre ellos debería ser de unos 15 pies (cabeza a cabeza). Menos distancia está bien. Más distancia crea espacios vacíos.

Paso 3: Rellenar el medio

Ahora verifique si sus cabezales perimetrales rocían agua hasta el otro lado.

Necesita agregar cabezales de círculo completo en el medio. Aquí tiene una forma sencilla de encontrar dónde colocarlos:

Dibuje líneas rectas desde los cabezales perimetrales de un lado hasta los del otro lado. Estas líneas de cuadrícula le ayudan a ver dónde deben ubicarse los cabezales intermedios. Coloque cabezales de círculo completo donde estas líneas se cruzan o donde vea espacios sin cobertura.

Use su compás para dibujar el patrón de rociado de cada cabezal central. Los círculos deben superponerse con el centro de los cabezales perimetrales y entre sí. Está creando una red de cobertura superpuesta.

Directrices de espaciado para diferentes tipos de aspersores

Aspersores para áreas grandes: Espácielos de 25 a 52 pies. Estos incluyen los rotores de engranajes Voyager y aspersores de impacto que cubren céspedes grandes.

Aspersores para áreas medianas: Espácielos de 15 a 25 pies. Estos incluyen los rotores de engranajes Saturn y Titan, y algunos aspersores de impacto que cubren áreas medianas.

Cabezales de rociado para áreas pequeñas: Espácielos de 4 a 15 pies. Estos cabezales de rociado emergentes funcionan bien para patios pequeños y parterres.

A lo largo de superficies duras: Coloque los cabezales a una distancia de 6 a 12 pulgadas de aceras, entradas de vehículos, bordillos y cercas. Los aspersores pueden rociar más allá de su objetivo hasta un pie, especialmente en días ventosos. Este margen mantiene el agua en su césped en lugar de desperdiciarla en el pavimento, a la vez que proporciona una buena cobertura hasta el borde. La distancia adicional también protege a los cabezales de daños por tráfico peatonal o equipos de jardinería. Consulte sus códigos de construcción locales; algunas áreas tienen requisitos específicos para la instalación de cabezales cerca de pasarelas.

Nunca mezcle aspersores grandes y pequeños en la misma área. Usan diferentes cantidades de agua y funcionan durante diferentes tiempos. Manténgalos separados.

Situación especial: Franjas estrechas

Las franjas estrechas necesitan un manejo especial. Son las secciones a lo largo de aceras, entre su casa y la entrada de vehículos, o a lo largo de cercas.

Para franjas de unos 5 pies de ancho, use cabezales de rociado con patrón de franja. Tienen un patrón de rociado rectangular en lugar de uno circular. Espácielos uniformemente a lo largo del centro de la franja.

Coloque los cabezales de franja a lo largo del centro de la sección estrecha. Dibuje líneas rectas que muestren el patrón de rociado rectangular en ambos lados.

Situación especial: Áreas curvas

Las curvas pueden ser difíciles, pero hay una solución simple. Divida la curva en secciones rectas cortas.

Mire su parterre o borde de césped curvo. En lugar de intentar seguir la curva exacta, trátelo como varias secciones rectas cortas conectadas entre sí. Coloque los aspersores a lo largo de estas secciones rectas imaginarias igual que lo haría para un borde recto normal.

Use cabezales de un cuarto de círculo y ajustables en las esquinas donde la curva cambia de dirección. Orbit ofrece boquillas de rociado con patrón ajustable que funcionan perfectamente aquí. Modelos como el 53584L (patrón ajustable de 15 pies) y 53582 (patrón ajustable de 10 pies) le permiten establecer exactamente la cobertura que necesita. Estas boquillas se ajustan de 0 a 360 grados, por lo que puede configurarlas para ángulos irregulares.

La clave es usar cabezales con arcos ajustables. Los cabezales de patrón fijo estándar a menudo rocían demasiado en las curvas. Las boquillas ajustables le permiten ajustar con precisión la cobertura para que coincida con la forma exacta de su parterre.

Cuando dibuje áreas curvas, sus arcos de rociado pueden verse un poco irregulares; eso es normal. Concéntrese en asegurarse de que los arcos se superpongan y cubran toda el área curva sin rociar fuera de los límites.

Consejos para dibujar diseños limpios y precisos

Use marcas de lápiz suaves primero. Probablemente necesitará ajustar la posición de los cabezales a medida que avanza. Las marcas suaves se borran fácilmente.

Verifique su escala. Si su dibujo es de 1 pulgada igual a 10 pies, asegúrese de que las medidas de su compás coincidan con esta escala.

Marque las direcciones de rociado. Dibuje una pequeña flecha que muestre hacia dónde apuntan los cabezales ajustables. Esto ayuda durante la instalación.

Etiquete los tipos de cabezales. Escriba junto a cada cabezal qué tipo es: cuarto de círculo, medio círculo, círculo completo o ajustable. También puede anotar el radio de rociado (10 pies, 15 pies, etc.).

Use códigos de colores para las zonas. Use lápices de diferentes colores para las distintas zonas de riego. Esto facilita la lectura de su dibujo.

Doble verificación de la cobertura. Después de colocar todos los cabezales, busque cualquier punto donde los círculos de rociado no se superpongan. Esas serán zonas secas.

La alternativa inteligente: Use el Diseñador en línea de Orbit

La verdad es esta: el dibujo manual requiere tiempo y habilidad. Debe lograr un espaciado perfecto, tener en cuenta las superposiciones y ajustarse a áreas de formas irregulares. Es fácil cometer errores.

El Diseñador de sistemas de riego en línea de Orbit en design.orbitonline.com hace este trabajo por usted. La herramienta:

• Coloca los aspersores automáticamente según el plano de su propiedad
• Asegura un espaciado adecuado de cabeza a cabeza
• Se ajusta a esquinas, bordes y áreas curvas
• Le muestra exactamente qué cobertura obtendrá
• Crea una lista de compras completa de los productos de Orbit que necesita

Todavía puede ajustar la ubicación si lo desea, pero el software se encarga de los requisitos técnicos de espaciado. Esto ahorra horas de medición, borrado y redibujo.

El diseñador en línea utiliza los mismos principios de diseño de riego profesional que hemos cubierto aquí. Simplemente hace los cálculos de forma más rápida y precisa que dibujando a mano.

Errores comunes que debe evitar

Espaciar los cabezales demasiado lejos. Este es el problema número uno. Cuando intenta ahorrar dinero usando menos cabezales, crea zonas secas. Siga las reglas de espaciado de cabeza a cabeza.

Mezclar tipos de aspersores en un área. No ponga cabezales de rociado y rotores en la misma área del césped. Aplican agua a diferentes tasas y necesitan diferentes tiempos de funcionamiento.

Olvidarse de los obstáculos. Los árboles, arbustos y estructuras bloquean los patrones de rociado. Ajuste la ubicación de los cabezales para evitar obstáculos o planee usar más cabezales.

Ignorar los límites de la propiedad. Asegúrese de que los cabezales cerca de aceras y entradas de vehículos apunten lejos de estas áreas. Las boquillas ajustables de Orbit le permiten reducir la distancia de rociado hasta en un 25 por ciento para evitar la dispersión excesiva.

No planificar el crecimiento futuro. Los árboles y arbustos jóvenes son pequeños ahora, pero crecerán. Piense de antemano qué bloqueará sus aspersores en unos años.

¿Qué sigue?

Ahora tiene los aspersores dibujados en el plano de su propiedad. Puede ver exactamente dónde va cada cabezal y qué área cubre. Este dibujo se convierte en su guía de instalación.

El siguiente paso es crear zonas hidráulicas o de riego. Agrupará estos cabezales en zonas según el flujo y la presión de agua disponibles. Cada zona se conectará a una válvula, y todos los cabezales de esa zona funcionarán juntos.

Pero tampoco tiene que resolver las zonas a mano. El Diseñador de sistemas de riego en línea de Orbit maneja la planificación de zonas automáticamente. Calcula su capacidad de agua, agrupa los cabezales de manera eficiente y crea un plan de sistema completo listo para la instalación.

¿Listo para ver cómo su sistema cobra vida? Visite design.orbitonline.com y deje que las herramientas de diseño profesional de Orbit hagan el trabajo pesado. Tendrá un plan de riego completo en minutos en lugar de días.
