Al planificar su sistema de rociadores, una de las decisiones que tomará es seleccionar la caja de válvulas correcta. La caja de válvulas protege sus válvulas de riego contra vehículos, niños y la intemperie, a la vez que las mantiene accesibles para su mantenimiento. Pero con diferentes tamaños y configuraciones disponibles, ¿cómo saber cuál es la adecuada para su proyecto?
Analicemos todo lo que necesita saber sobre las opciones de cajas de válvulas de Orbit, incluida cuántas válvulas caben en cada caja y qué configuración funcionará mejor para sus necesidades de riego.
Comprenda sus opciones:
Cajas de válvulas
Orbit ofrece cajas de válvulas tanto redondas como rectangulares para diferentes aplicaciones:
- Redonda de 7": Perfecta para válvulas maestras, combinaciones de regulador de presión y filtro de goteo, o medidores de flujo
- Redonda de 10": Ideal para zonas completas de control de goteo (válvula + regulador de presión + filtro), válvulas maestras comerciales o medidores de flujo más grandes
Cuándo usar: aplicaciones de medidor de flujo, válvulas de cierre, válvulas maestras, zonas de riego por goteo o al agregar componentes a sistemas existentes
Cajas de válvulas rectangulares
-
Estándar: 12 x 17
- Capacidad: 2-4 válvulas dependiendo de la configuración
- Ideal para: La mayoría de las aplicaciones residenciales
-
Jumbo: 15 x 22
- Capacidad: 2-4 válvulas (igual que la estándar)
- Ideal para: Instalaciones que requieren espacio de trabajo adicional, acomodando tuberías más grandes de hasta 3"
Consejo profesional: La jumbo generalmente no aumenta la capacidad de válvulas, pero las dimensiones más grandes (15" x 22") le brindan mucho más espacio de maniobra al trabajar con configuraciones complejas o componentes más grandes.

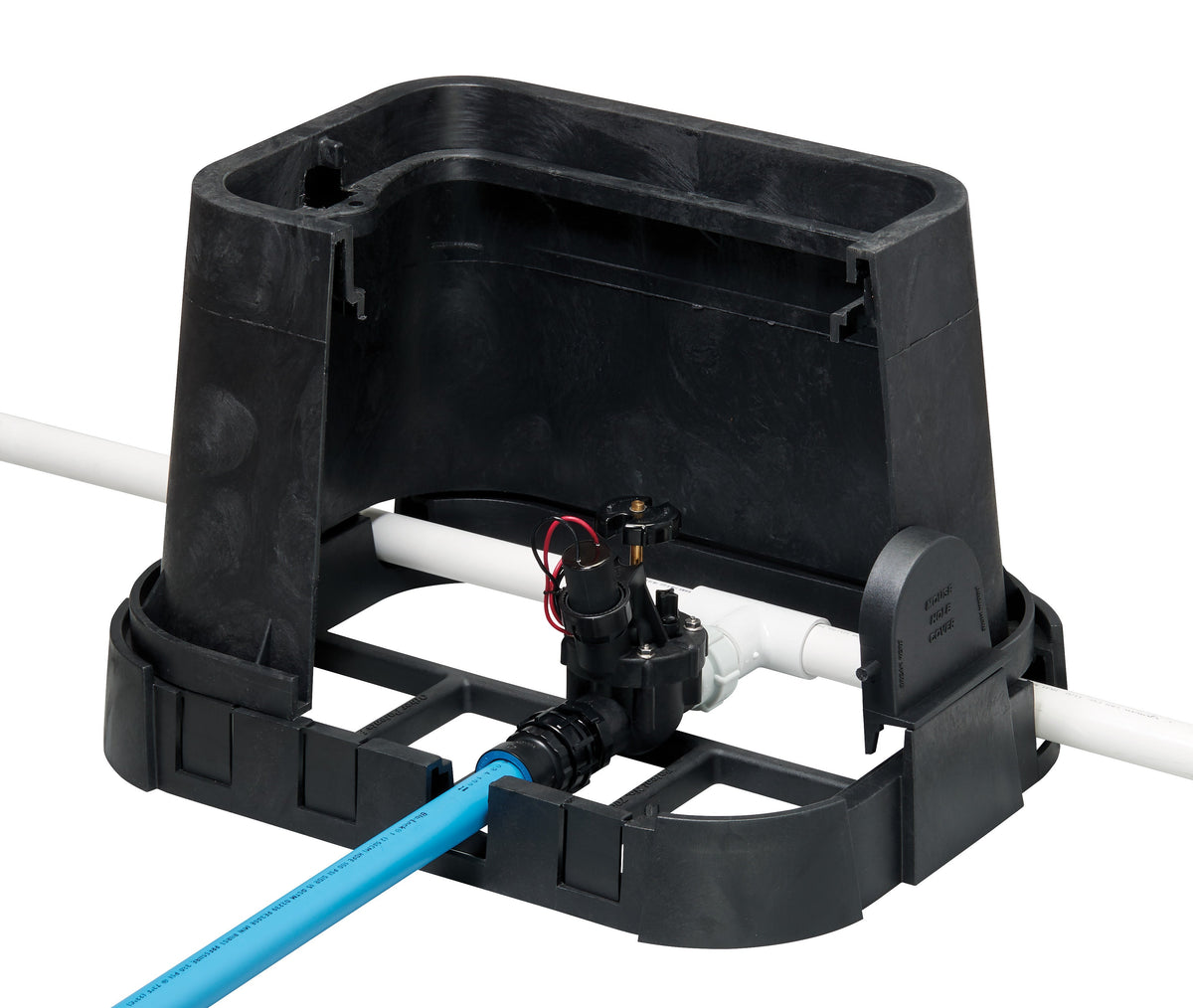

Base para caja de válvulas
Aquí es donde Orbit realmente destaca. La base para caja de válvulas (53230) está diseñada específicamente para instalaciones de múltiples válvulas y funciona a la perfección con nuestro sistema de colector preensamblado.
Especificaciones de la base para caja de válvulas:
- Asiento superior: 21" x 15.6" (se adapta a cajas de válvulas estándar de 12 pulgadas)
- Asiento inferior: 19.8" x 14.5" (se adapta a cajas poco profundas/de extensión)
- Capacidad de válvulas: 4 válvulas residenciales serie L
- Válvulas comerciales: Se pueden acomodar, aunque pueden tocarse y las válvulas de los extremos podrían inclinarse ligeramente
- Cubiertas de paso de tubería (mouse holes): Incluye cubiertas para los arcos de las cajas de válvulas.
Mejores prácticas: Por qué el sistema de colector preensamblado es un cambio radical
Las configuraciones de válvulas tradicionales utilizan PVC pegado o elevadores roscados Schedule 80, lo que las hace increíblemente difíciles de reparar. Si una válvula falla, tendrá que cortar tuberías y realizar una reconstrucción importante.
El sistema de colector preensamblado de Orbit elimina este dolor de cabeza:
Ventajas clave:
- Uniones giratorias especiales: Crean sellos seguros y herméticos sin dejar de ser reparables
- Fácil reemplazo de válvulas: Simplemente desenrosque la unión giratoria, deslícela hacia atrás, agregue o reemplace la válvula
- Actualizaciones simples: Agregar un filtro de goteo y un regulador de presión es igual de sencillo
- Resultados profesionales: Móntelo en la base de la caja de válvulas para una instalación limpia y profesional
- Instalación sin herramientas: Las uniones giratorias utilizan juntas tóricas y solo requieren conexiones apretadas a mano
- Universal: Funciona con la mayoría de los accesorios de colector de Action Machining y con casi todas (si no todas) las válvulas de riego de 1"
Mejores prácticas de instalación:
- Utilice la base para caja de válvulas: Está diseñada específicamente para funcionar con nuestros colectores preensamblados
- Instale al nivel del suelo: Coloque la tapa al ras con la superficie del suelo
- Agregue grava debajo: Promueve el drenaje y evita el asentamiento
- Considere las necesidades futuras: Es más fácil instalar un sistema más grande desde el principio que expandirlo más tarde
Cómo elegir la configuración adecuada para su proyecto
Para la mayoría de los propietarios que hacen las cosas por sí mismos (DIY):
Recomendado: Base para caja de válvulas + colector preensamblado
- Acomoda de 2 a 4 válvulas según su sistema
- Apariencia profesional y facilidad de mantenimiento
- Diseño a prueba de futuro para modificaciones sencillas
Para aplicaciones de un solo componente:
Redonda de 7": Válvulas maestras, combinaciones de regulador/filtro de presión de goteo, medidores de flujo básicos
Redonda de 10": Zonas completas de control de goteo, válvulas maestras comerciales, medidores de flujo más grandes
Para instalaciones profesionales o complejas:
Recomendado: Caja de válvulas rectangular Jumbo (15" x 22" x 12" de alto) + colector personalizado
- Espacio de trabajo adicional para configuraciones complejas
- Acomoda tuberías más grandes de hasta 3" de diámetro
- Espacio para 8 válvulas con arreglos de colectores personalizados
- Instalaciones de grado profesional
Consideraciones de capacidad en el mundo real
Aunque los instaladores creativos pueden colocar 8 o más válvulas individuales en una caja, recomendamos seguir las mejores prácticas:
- Válvulas residenciales estándar (serie L): 4 válvulas caben cómodamente con el espaciado adecuado
- Válvulas de globo comerciales: Pueden requerir pequeños ajustes pero aún así caben
- Planifique siempre la facilidad de mantenimiento: No empaque las válvulas tan apretadas que el mantenimiento se vuelva difícil
Por qué el enfoque de Orbit tiene sentido
Nuestra base para caja de válvulas no surgió por accidente. La desarrollamos primero y luego creamos el sistema de colector preensamblado para que funcionara perfectamente con ella. Este enfoque integrado significa que:
- Los componentes están optimizados para trabajar juntos
- La instalación es más rápida y sencilla
- El mantenimiento a largo plazo se simplifica
- Resultados profesionales para instaladores DIY
En resumen
No permita que la elección de su caja de válvulas sea una ocurrencia tardía. La configuración correcta de la caja de válvulas protege su inversión y hace que el mantenimiento futuro sea sencillo. Para la mayoría de los propietarios DIY, la base para caja de válvulas combinada con nuestro sistema de colector preensamblado ofrece la combinación perfecta de resultados profesionales e instalación fácil de usar.
Recuerde: es mucho más fácil instalar el sistema correcto desde el principio que adaptarlo después. Elija una solución que le brinde espacio para crecer y mantenga sus válvulas accesibles por muchos años.
¿Listo para comenzar? Explore nuestra línea completa de cajas de válvulas y sistemas de colectores preensamblados para encontrar la solución perfecta para su proyecto de riego.
